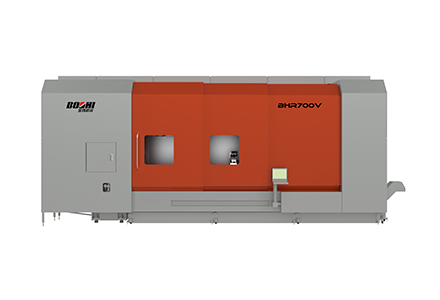

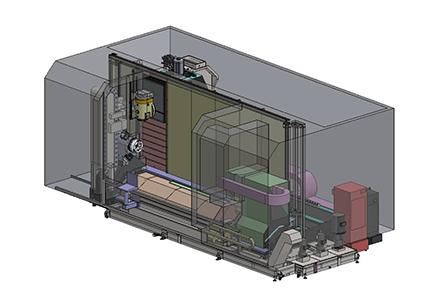

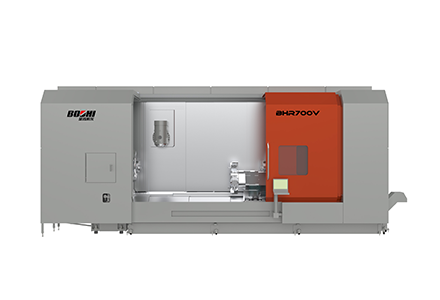

项目

单元

尺度规格
(尾座及中心架)

副主轴规格
(带下刀架)

加工领域

床身上的回转直径

mm

φ700

φ700

拖板上的回转直径

mm

φ500

φ500

最大加工直径（上刀塔/下刀塔）

mm

φ700/-

φ700/φ490

最大加工长度

mm

2594

2594

主轴过棒料能力

mm

φ77

φ77

行程

X1轴

mm

845

845

X2轴

mm

-

270

Z1轴

mm

2680

2680

Z2轴

mm

-

2600

W轴(第2主轴或尾座)

mm

2400

2600

Y轴(上刀塔)

mm

430(±215)

430(±215)

B轴

deg

±120

±120

C轴

deg

旋转轴

旋转轴

进给

急剧进给快率       X1轴/X2轴

m/min

50/-

50/40

Z1轴/Z2轴

m/min

40/-

40/40

Y轴(上刀塔)

m/min

40

40

W轴

m/min

8

30

B轴

r/min

40

40

C轴

r/min

200

200

导轨方式           X/Y/Z/W轴

滚柱线性导轨

第１主轴
(主轴)

卡盘尺寸

inch

10"

转快

r/min

max 4000

电机功率(30min/Cont)

kw

27/21

最大扭矩

Nm

330

分度角度(C轴)

deg

0.0001

主轴鼻端

-

A2-8

主轴通孔直径

mm

φ91

主轴轴承内径

mm

φ130

第2主轴
(副主轴)

卡盘尺寸

inch

-

10"

转快

r/min

-

max 4000

电机功率(30min/Cont)

kw

-

27/21

最大扭矩

Nm

-

330

分度角度(C轴)

deg

-

0.0001

主轴鼻端

-

-

A2-8

主轴通孔直径

mm

-

φ91

主轴轴承内径

mm

-

φ130

上刀塔
(Milling Spindle)

刀具大局

HSK-A63

B轴分度角度

deg

5

B轴分度方式

伺服电机+滚柱蜗轮减快

B轴分度功夫

s

1/90°

刀具装置地位

把

1

车削刀具尺寸      表径／内径

mm

□25/40

铣主轴转快

r/min

max 12000

铣主轴(30min/Cont)

kw

26/

铣主轴最大扭矩

Nm

120

中心出水压力

MPa

Max 7

下刀塔
(Milling Turret)

刀塔大局(车削/旋转刀具)

-

Turret(BMT-65)

刀具把数

把

-

12

车削刀具尺寸      表径／内径

mm

-

□25/40

旋转刀具主轴快率

r/min

-

max 5000

旋转刀具输出功率

kw

-

3.7

尾座

锥孔的大局

MT-5

-

尾座轴的移动量

mm

2400

-

ATC

刀柄大局

HSK-A63

刀具收纳把数

把

40（72、110）

刀具最大直径

mm

φ90/φ125(无相邻接刀具)

最大刀具长度

mm

500

NC装置

SIEMENS

840D
