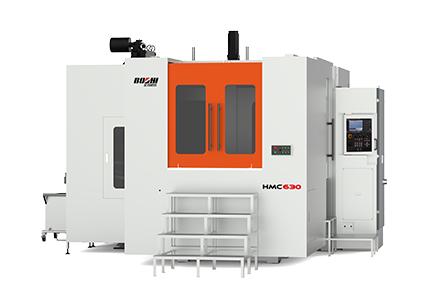

HMC630卧式加工中心选取正T型结构 ，整体式底座 ，大跨距双层壁立柱 ，三轴选取进口滚柱导轨 ，整机结构刚性高；睬吭炖淙创髦 ，有力保障了机床的精度不变性；才渌信套远ぜ互换系统 ，能用于箱体、盘类、板壳、机座等零件的批量多面机械加工 ，也合用于各类模具的精加工。
产品特点：
1）机床整体为正T型结构 ，高强度整体式铸铁底座 ，立柱选取大跨距阶梯式导轨布局 ，精度维持性优越。
2）整机选取高刚性设计 ，重要结构经应力应变及有限元分析。

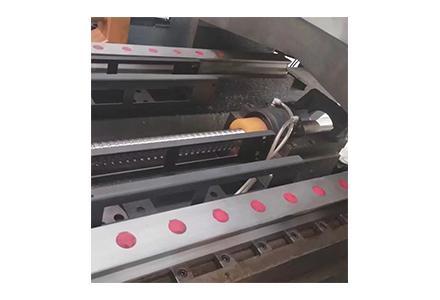

3）三轴高刚性滚柱沉负荷精密级直线导轨 ，动态响应机能好 ，精度维持性高。保障加工活动的高快、高精度、高刚性和高不变性。

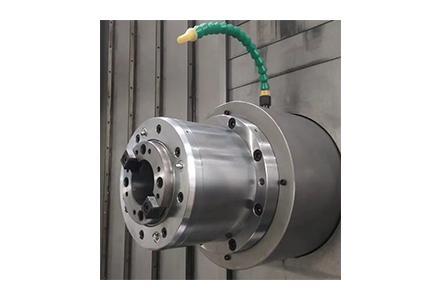

4）高快、高扭矩、皮带式主轴使加工表表更佳。
5）选取高快高精度气动主轴箱自沉平衡系统 ，高快不变性好。

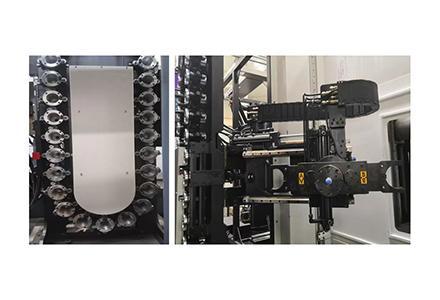

6）液压链式刀库 ，承载能力大 ，不变高。
7）双托盘工件自动互换系统 ，可提高加工效能高。
8）内置双螺旋后排式排屑器 ，排屑能力大 ，结构紧凑；冷却水箱选取分离式 ，移动、清洁方便。
合用行业：
合用于汽车、模具、通讯、医疗器材、仪器仪表等行业。
|
项目 |
单元 |
HMC630 |
|
|
移 动 |
X轴 |
mm |
1000 |
|
Y轴 |
mm |
850 |
|
|
Z轴 |
mm |
850 |
|
|
主轴端到工作台中心的距离 |
mm |
200-1050 |
|
|
主轴中心到托盘顶部的距离 |
mm |
75-925 |
|
|
工 作 台 及 托 盘 |
工作台尺寸 |
mm |
630×630 |
|
工作台分度 |
Deg |
360×1°（0.001°） |
|
|
工作台类型 |
|
螺纹孔型24-M16 |
|
|
工作台承载能力 |
kg |
1200 |
|
|
最大工件尺寸 ，回转直径 |
mm |
Ф1000 ，H1000 |
|
|
托盘互换型式 |
|
旋转式 |
|
|
托盘互换功夫 |
s |
16 |
|
|
托盘个数 |
|
2 |
|
|
工作台离地面距离 |
mm |
1305 |
|
|
工作台最大承载扭矩 |
Nm |
4500 |
|
|
主 轴 |
主轴最高转快 |
r/min |
6000 |
|
主轴功率 |
kW |
18.5/22 |
|
|
主轴扭矩 |
Nm |
471/560 |
|
|
锥孔 |
|
BT50 |
|
|
主轴冷却方式 |
|
强造冷却 |
|
|
进 给 |
导轨 |
|
滚柱线性导轨 |
|
进给电机扭矩X/Y/Z |
Nm |
30/30/30 |
|
|
急剧进给快率X/Y/Z |
m/min |
32/32/32 |
|
|
切削进给快率X/Y/Z |
m/min |
12 |
|
|
丝杠冷却 |
|
强造冷却 |
|
|
三轴光栅 |
|
选配 |
|
|
刀 具 装 置 |
刀具包容数 |
把 |
40（60） |
|
刀具互换方式 |
|
机械手 |
|
|
刀具选择方式 |
|
双向 |
|
|
刀具最大沉量 |
kg |
25 |
|
|
最大刀具直径（满刀/邻空） |
mm |
125/250 |
|
|
最大刀具长度 |
mm |
500 |
|
|
刀柄型式 |
|
MAS403 BT50 |
|
|
拉钉型式 |
|
MAS403 P50T-1（45°） |
|
|
换刀功夫（T-T）（C-C） |
s |
3.5/18 |
|
|
精 度 |
定位精度 |
mm |
0.01 |
|
配光栅尺定位精度 |
mm |
0.008 |
|
|
沉复定位精度 |
mm |
0.008 |
|
|
配光栅尺沉复定位精度 |
mm |
0.004 |
|
|
工作台分度定位精度 |
″ |
15 |
|
|
工作台沉复分度定位精度 |
″ |
±3 |
|
|
其 它 |
数控系统 |
|
FANUC 0i-MF |
|
气源 |
MPa |
≥0.6 |
|
|
切削液槽容量 |
L |
600 |
|
|
电源 |
kW |
60 |
|
|
机床表形尺寸（不含排屑器） |
mm |
5800×4700×3500 |
|
|
机床沉量 |
kg |
23000 |
|
